ПВХ пенпласт фирмы DIAB

Группа листовых пенопластов на ПВХ основе, торговая марка - Divinycell Н, используется как материал сердцевины для производства прочных, жестких, легких сэндвич-структур. Производитель: компания DIAB (Швеция).

Пенопласт на ПВХ основе обладает следующими достоинствами:

  • Высокое отношение прочность/вес;
  • Стойкость к динамическим нагрузкам;
  • Самозатухание;
  • Пониженное водопоглощение;
  • Полная совместимость со стеклопластиком;
  • Свобода в дизайне изделий;
  • Гибкость в производстве.

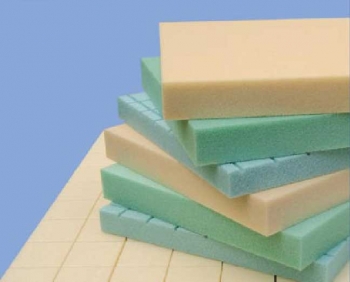

ПВХ пенопласт DIAB

Эти свойства обеспечили конкурентное преимущество ПВХ пенопласта перед другими материалами, используемыми в производстве сэндвич-конструкций (например, бальзой) и обусловили широкое применение ПВХ пенопласта Divinycell Н в первую очередь в судостроении, автомобилестроении, энергомашиностроении (ветряные генераторы), авиастроении и позволяют применять ПВХ пенопласт Divinycell Н в сэндвич-конструкциях, где необходима прочность, жесткость и низкий вес.

Описание потребительских и технологических свойств ПВХ пенопласта DIVINYCELL Н

Вся линейка ПВХ пенопласта Divinycell Н имеет высокое отношение прочность/вес, исключительную динамическую прочность, превосходные изолирующие свойства. ПВХ пенопласт имеет структуру с закрытыми ячейками, что делает его водонепроницаемым.





 Н45

 Н60

 Н80

 Н100

 Н130

 Н160

 Н200

 Н250

 Плотность

ASTMD1622

 кг/м3

 48

 60

 80

 100

 130

 160

 200

 250

 Предел прочности при сжатии

ASTMD1621

 MПa
(+22°C)

 0,6

 0,8

 1,2

 1,7

 2,5

 3,4

 4,4

 5,8

 Предел прочности при разрыве
ASTMD1623

 MПa
(+22°C)

 1,3

 1,6

 2,2

 3,1

 4,2

 5,1

 6,4

 8,8

Предел прочности при сдвиге -

предел
ASTMC273-00

 MПa
(+22°C)

 0,5

 0,7

 1,0

 1,4

 2,0

 2,6

 3,3

 4,5

 Предел прочности при сдвиге -

рабочий
ASTM С 273 - 00

 MПa
(+22°C)

 0,485

 0,68

 0,68

1,33

 1,8

 2,42

 *

 *

 Деформация сдвига

 %

10

 13

 18

 26

 30

 31

 33

35

 Теплопроводность
ASTM С 177 +10°C

 Вт/м°C

 0,024

 0,025

 0.025

 0,030

 0,034

 0,038

 0,043

 0,048

 Водопоглощение
ASTM D 2842

 кг/м2

 0,100

 0,072

 0,046

 0,040

 0,030

 0,024

 0,020

 0,018

Форма поставки ПВХ пенопласта

ПВХ пенопласт фирмы DIAB доступен в различном диапазоне плотности, как в стандартных листах, так и по требованиям клиента. Возможна поставка перфорированных ПВХ пенопласт листов и листов с насечками, по требованию заказчика. Возможна поставка не листовых элементов из ПВХ пенопласта.

 Плотность

 Толщины, мм

 40

5, 10, 12, 15, 20, 25, 30, 35, 40, 45, 50, 55, 60, 65, 70, 75, 80

 45

 5, 10, 12, 15, 20, 25, 30, 35, 40, 45, 50, 55, 60, 65, 70, 75, 80

 60

5, 10, 12, 15, 20, 25, 30, 35, 40, 45, 50, 55, 60, 65, 70, 75, 80

 80

5, 10, 12, 15, 20, 25, 30, 35, 40, 45, 50, 55, 60, 65, 70

 100

5, 10, 12, 15, 20, 25, 30, 35, 40, 45, 50, 55, 60

 130

5, 10, 12, 15, 20, 25, 30, 35, 40, 45, 50, 55, 60

 160

5, 10, 12, 15, 20, 25, 30,35, 40, 45, 50, 55

 200

5, 10, 12, 15, 20, 25, 30, 35, 40, 45, 50

 250

5, 10, 12, 15, 20, 25, 30, 35, 40, 45

Пример маркировки:
Н 45 GS

Н - торговая марка (Н - DIVINYCELL; R- KLEGECELL)
45 - номинальная плотность, кг/м3 (см. описание)
GS - тип поверхности (см. классификацию)

Классификация ПВХ пенопласта

Без Маркировки: ПВХ пенопласт плотностью от 40 до 250 кг/м3, толщина от 5 до 80 мм:

Без каналов и насечек, листовой ПВХ пенопласт.

Наибольшее распространение получили ПВХ пенопласты плотностью от 40 до 200 кг/м3, и толщиной от 5 до 25 мм.

Маркировка GS И GSW: ПВХ пенопласт плотностью от 45 до 130 кг/м3, толщина от 5 до 40 мм:

Для укладки на криволинейные поверхности предназначены листы ПВХ пенопласта с нарезанными ячейками, для обеспечения целостности листа с одной стороны проклеена стеклосетка.

Наибольшее распространение получили ПВХ пенопласты плотностью от 40 до 60 кг/м3, и толщиной от 5 до 25 мм.

Маркировка GS: наиболее распространенная форма ПВХ пенопласта, около 80% применения за рубежом:

  • Каналы получены ножом (ширина ножа 1,25 мм);
  • Размер ячеек = 30x30 (+/-3) мм;
  • Возможна поставка ПВХ пенопласт листов с иным размером ячеек.

Маркировка GSW:

  • Размер ячеек = 30x30 (+/-2) мм;
  • Возможна поставка листов ПВХ пенопласта с иным размером ячеек;
  • Для ПВХ пенопласта толщиной до 15 мм, каналы получены пилой (ширина полотна 1,25);
  • Для ПВХ пенопласта от 15 мм, каналы получены как ножом, так и пилой.

Другие марки ПВХ пенопласта Divinycell

Кроме марки Н, у ПВХ пенопласта Divinycell имеется набор марок, которые удовлетворяют требованиям к особым предназначениям:

  • ПВХ пенопласт Divinycell HCP с его высоким гидравлическим пределом разрушения используется для различных подводных конструкций;
  • ПВХ пенопласт Divinycell HT имеет состав, который подходит для различных систем предварительной пропитки и температур проведения процесса;
  • ПВХ пенопласт Divinycell HD обладает превосходными динамическими характеристиками и высокой упругостью. Предназначен для использования в фундаментах морских сооружений, на которые воздействует слеминг и ударные нагрузки;
  • Изоляционные ПВХ пенопласт Divinycell IPN демонстрируют низкую проницаемость паров воды при предельно низких и высоких температурах;
  • ПВХ пенопласт Divinycell HPS был особо разработан для использования совместно с эпоксидной предварительной пропиткой. Подходит для проведения процессов при высоких температурах, вплоть до 120оС.

Показатели пожароопасности, выделения дыма и токсичности (FST) ПВХ пенопласта

Кислородный индекс (КИ)

Материалы, которые имеют кислородный коэффициент больше 21, называют самозатухающими. Все марки ПВХ пенопласта Divinycell - самозатухающие, при кислородном индексе от 25 до 40.

Тепловыделение (ТВ), скорость тепловыделения (СТВ)

Тепловыделение (ТВ) - это мера энергии, выделяющейся из материала при горении. Скорость тепловыделения (СТВ) - это скорость, с которой энергия выделяется во время испытаний; особенно интересна Пиковая скорость. Типовое значение ТВ и СТВ для ПВХ пенопласта Divinycell с толщиной 25 мм составляет 150-200 кВт/м2.

Токсичность

При горении и сжигании ПВХ пенопласта выделяются типовые значения газа в промилле (частях на миллион) после 2 минут: CO2 = 4000, CO = 150, HCl = 300, CH2CHN = 15, HCN = 15. Никаких следов HF, HBr, NOx, SO2, H2S, NH3 или НСНО обнаружено не было.

Пример для железнодорожного транспорта

DIN 5510, Часть 2 - это германский стандарт по предупредительной защите от пожаров на железнодорожном транспорте.

Воспламеняемость включает в себя понятия экспериментальных длины горения и времени горения и классифицируется от S1 до S5, причем S5 - самый высокий класс.

Имеется два класса по развитию дыма и созданию капель, SR1/SR2 и ST1/ST2, где SR2 и ST2 - самые высокие. ПВХ пенопласт Divinycell классифицирован как S3/S4 и ST2.

Сертификация и качество ПВХ пенопласта Divinycell

В приложенных к данному описанию документах имеются копия сертификата, подтверждающего качество продукции компании DIAB по стандратам ISO 9001:2000, а также копии документов от морского регистра Lloyd, разрешающих использовать данный материал в конструкциях, находящихся под ведомом морского регистра.

Ламинирование

Ламинироание - изготовление сэндвич-структуры с использованием ПВХ-пенопласта:

1. Ручное ламинирование;

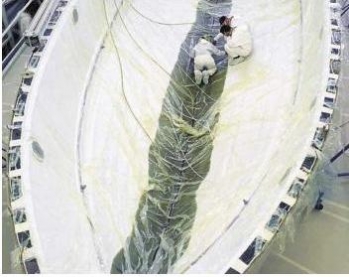

Изготовление корпуса яхты с применением ПВХ пенопласта DIVINYCELL

2. Вакуумная пропитка

Изготовление корпуса яхты при помощи вакуумной пропиткис применением ПВХ пенопласта DIVINYCELL

За более подробной информацией обращайтесь в любое представительство группы компаний "Композит".
